O Orien é capaz de puxar dados de outros sistemas para sua Hierarquia externa. Este artigo tem o objetivo de guiar os uuários da interface e ferramentas da Hierarquia externa. Atualmente, a Hierarquia externa pode puxar dados do SAP em Inicialização e através dos Processos Delta. Isso inclui:
- Localização funcional SAP
- Equipamento SAP
- Material SAP
- Centros de trabalho SAP
- Pontos de medição SAP
- Documentos de medição SAP
- Conclusão de manutenção planejada SAP
Para detalhes da Integração SAP, favor verificar o artigo Integração SAP. Ferramentas para interagir e alinhar com essas propriedades foram implementadas ao Orien v3.8. Esse artigo irá guiar como usar essas ferramentas e utilizar os dados de CMMS e SAP no Orien.
Localização Funcional SAP

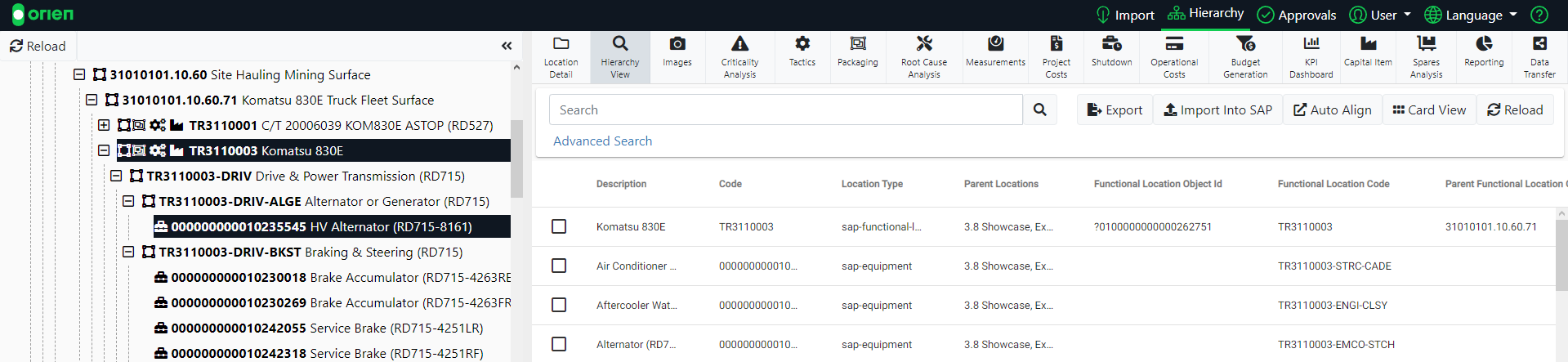

Localização funcional SAP (FLOCs) são as estruturas de objetos armazendos dentro do SAP, muito parecidos com entidades comerciais ou os locais presentes no Orien. Uma vez integrado com seu exemplo no SAP, será possível visualizar seu FLOCs SAP junto à Hierrquia externa. Vão se parecer com a imagem abaixo:
Com a mesma disposição que as outras áreas do Orien, o ícone de pasta será substituido por um símbolo diferente que é usado para representar os FLOCs do SAP. Localizaões Orien podem ser criados dentro dos FLOCs do SAP junto aos Equipamentos SAP, que estão grifados na próxima sessão, todos eles serão considerados filhos e incluídos dentro de cada FLOC SAP.
Toda informção estará disponível no Detalhe de Localização do FLOC SAP, que pode ser visualizado e editado de acordo com a especificação do usuário. Cada uma das caracteristicas disponíveis em Localização Orien estão disponíveis para os FLOCs SAP, no qual a extensa lista de artigos dessas caracteristicas podem ser acessadas pelo Guia do Usuário.
Equipamento SAP
Armazenado junto aos FLOCs SAP estao os Equipamentos SAP, representando os objetos físicos que são mantidos independentes e continuando o mesmo uso da hierarquia apresentada dentro do Orien. Equipamento SAP também é representado com um novo símbolo, que pode ser visto na imagem abaixo:
Parecido com o FLCs do SAP, o Equipamentos SAP vai incluir todos os dados do SAP uma vez integrado, que pode ser visualizado, editado e está sujeito a cada um dos recursos que voce aprendeu a usar no Orien.
FLOC SAP e Alinhamento de Equipamento
Quando alinhar uma única localização ou uma estrutura inteira entre os locais do Orien e uma Estrutura de hierarquia externa, o processo será o mesmo. O processo abaixo serve para alinhar FLOCS e Equipamentos:
-
- Selecione o FLOC que você deseja alinhar à estrutura existente no Orien.
- Selecione o botão Importar do SAP na aba de Detalhe de localização.
- Selecione a estrutura Orien que você quer alinhar ao seu FLOC escolhido.
- Leia qualquer aviso ou erro que aparecer.
- Selecione Proceder.
- Visualize o FLOC e estrutura do equipamento atualizada.
Você pode precisar esperar alguns segundos e atualizar a hierarquia para ver os locais atualizados e seus módulos alocados.
Para alinhar um único Equipamento a um componente Orien, siga esses passos:
-
- Selecione o Equipamento SAP que deseja alinhar ao FLOC/Estrutura Orien escolhido ou a um FLOC SAP com táticas criadas manualmente.

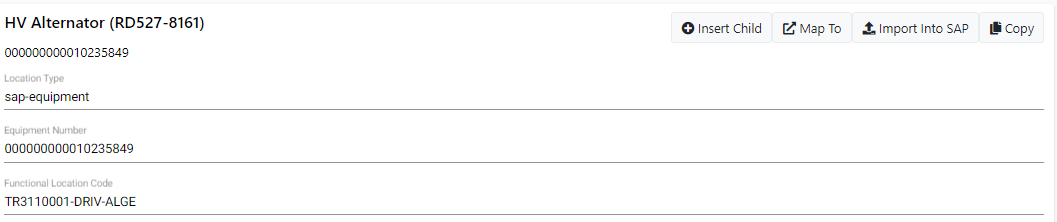

- Selecione o botão Mapa Para na aba de Detalhe de localização.
Nota
Mapa Para mostra apenas componentes com táticas finalizadas.
- Selecione o Componente Orien que voce deseja alinhar ao seu Equipamento escolhido.
- Leia qualquer aviso ou erro que aparecer.
- Selecione Proceder.
- Visualize FLOC/Estrutura FLOC atualizada.
Você pode precisar esperar alguns segundos e atualizar a hierarquia para ver os locais atualizados e seus módulos alocados.
Para alinhar multiplos Equipamentos SAP a Componentes Orien, siga estes passos:
- Selecione o FLOC que deseja alinhar os componentes ao Equipamento SAP armazenado abaixo daquele local. Por exemplo, a Kmoatsu 830E selecionada contem o Alternador HV que está incluido na Komatuso 830E da Hierarquia expandida.
- Selecione a aba de Visualizar Hierarquia para observar todos os FLOCs SAP e Equipamentos SAP associados ao local selecionado.
- Selecione o botão de Auto Alinhamento.

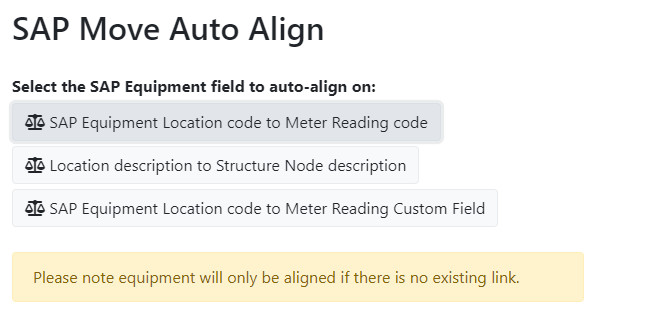

- Uma tela irá aparecer perguntando como você gostaria de alinhas seus Componentes e Equipamentos. Uma visão geral do processo de Alinhamento é:
-
- Código de Localização de Equipamento SAP para Código de Leitura de Medição: O código na Aba de localização do equipamento SAP para o de Código de leitura de medição.
- Descrição de localização para Descrição de nó de estrutura: Da descrição de localização de equipamento SAP para Descrição de nó de Componente/Estrutura.
-
Código de localização de equipamento SAP para Campo customizado de leitura de medição: O código na Aba de detalhe de localização do equipamento SAP para um Valor de campo customizado de leitura de medição.
-
- Selecione o método de alinhamento mais adequado para você.
- Confira seu progresso na Aba de Sincronização de dados.
-
Nota
As inicializações podem ser executadas várias vezes e são úteis caso a programação Delta seja interrompida.
Existem algumas regras e restrições utilizados para reter dados quando as informações do SAP são alteradas. As regras e seus motivos estão listados abaixo:
-
- Alinhamento entre FLOCs e estruturas do Orien são conectados através de seus campos de código (Código de localização funcional vs Código de localização Orien)
- O processo de alinhamento é tratado como uma movimentação e não uma função de cópia. Os dados alinhados da localização Orien serão movidos para a Hierarquia externa e não estará mais disponível no local prévio
- O processo de alinhamento vai abranger o local selecionado e todas as localizações abaixo dele
- O processo de alinhamento não se alinhará aos FLOCs com dados do Orien atualmente atribuídos. Esses locais precisarão de todos os dados do módulo Orien excluidos para serem alinhados
- Se um FLOC/Equiapamento foi deletado no CMMS original, por exemplo SAP ou informação específica do Orien está alocada, então todos os dados do respectivo FLOC/Equipmento será convertido para um local no Orien para prevenir perda de dados.
Materiais SAP

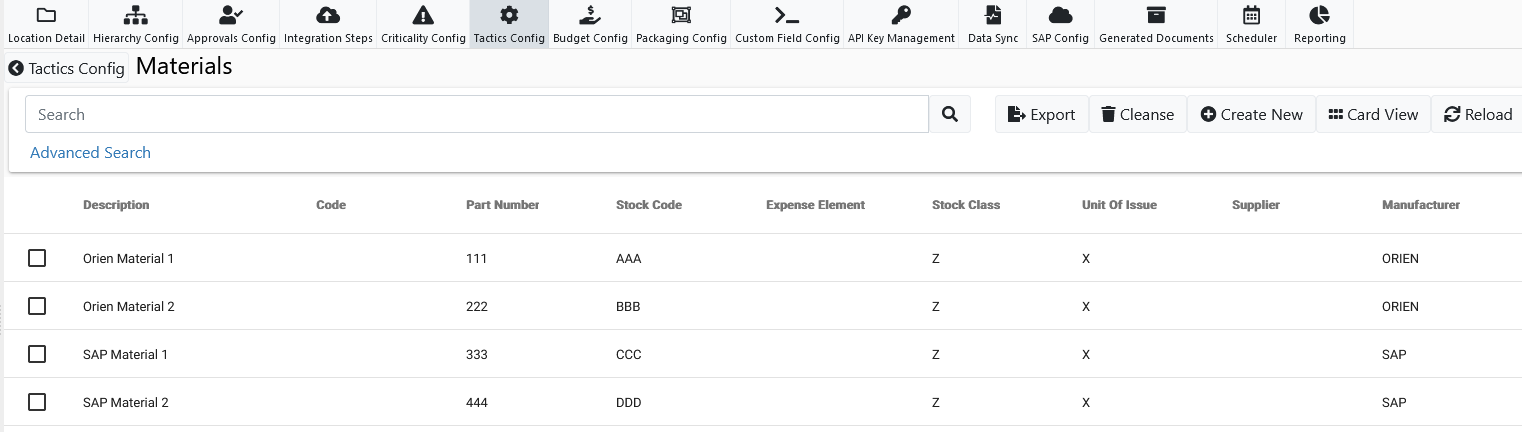

Os Materiais SAP estão armazenados em Configuração de materiais nas configurações de táticas junto com os materiais existentes no Orien.
Se Descrição, Part Number, Códigos de estoque e a planta de material SAP combinar com materiais existentes, eles serão substituídos pelo dado do SAP, se não, serão adicionados a lista. Meteriais deletado do SAP também serão deletados no Orien. Se o material SAP é reestabelecido no SAP, também será no Orien – quando reiniciado ou deltas serem validados
. -
-
Nota
Para aprender mais sobre Configuração de material , por favor confira o artigo Módulo de Configurações.
Centro de Trabalho SAP

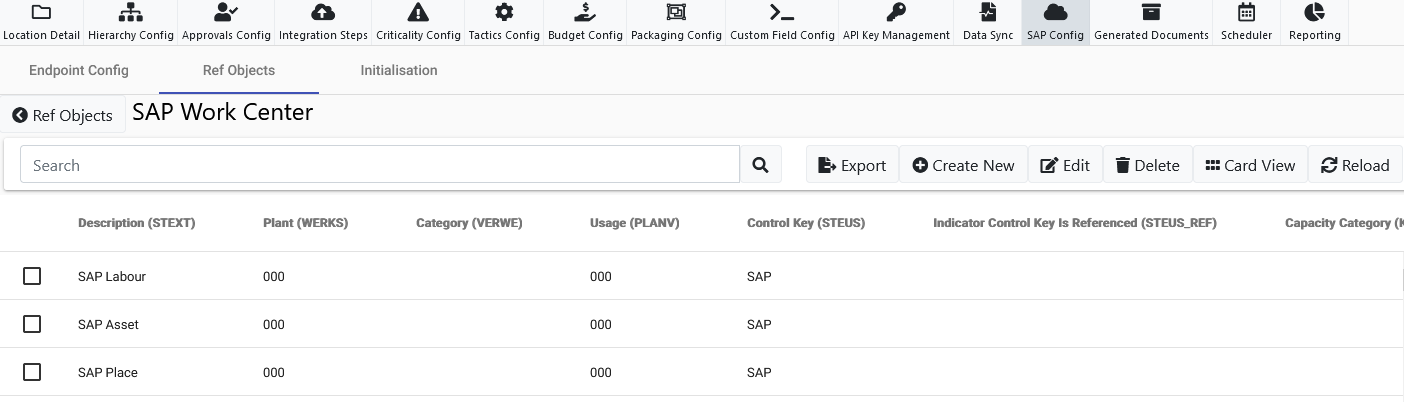

Objetos de trabalho como mão-de-obra, ativos ou lugares (linhas de produção, centro de conjuntos etc) são os Centros de trabalho SAP onde as operações são executadas. Uma vez integrado, o Centro de trabalho do SAP é armazenado na Configuração SAP, um área nova na estrutura de nível superior que contém os dado do seu local SAP:
Com os Centros de trabalho SAP integrados e armazenados no Orien, eles podem ser alocados em cada FLOC SAP ou Equipamento SAP através da nova área em Empaquetamento chamada Centro de mão-de-obra. Para mais detahes leia o artigo sobre Integração SAP.
Pontos de Medição SAP

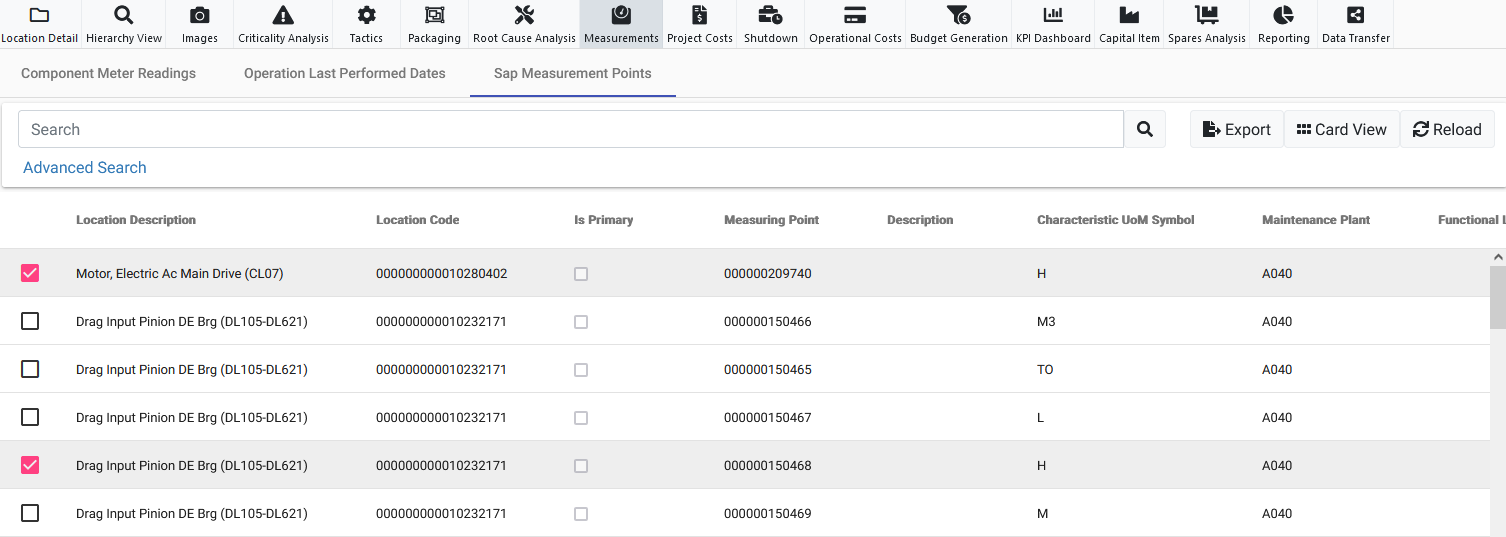

Os Pontos de medição SAP que podem ser integrados ao Orien descrevem uma variedade de condições de ambos FLOCs e Equipamentos SAP. A aba de Medições agora tem uma seção adicional na hierarquia externa que terá os Pontos de medição SAP.
Cada um desses pontos de medição terão um hiperlink para onde estão localizados junto com detalhes dos Documentos de medição associados. Os pontos de medição SAP atualizarão as leituras do medidor associadas ao componente alinhado para seus dados SAP relevantes. Os Pontos de medição serão automaticamente definido como primário quando apenas um ponto estiver disponível por Equipamento.
-
Favor garantir que essas etapas foram finalizadas para visualizar SAP inicializado ou dados Delta no Orien:
- Finalizar táticas.
- Definir ponto de medição primário.
- Componente Orien está alocado em Equipamento SAP.
Nota
Para aprender mais sobre outras seções de ‘Leitura de medidor de componente’ e ‘Datas de última operação realizada’, conferir o artigo em Parâmetros de Medições.
Documentos de Medição SAP
Os documentos de medição SAP estão relacionados aos Pontos de medição SAP e podem ser descritos como dados armazenados depois de uma medição ter sido tirada em um ponto de medição.
-
Então, ao invés de um Documento de medição SAP ser integrado ao Orien na inicialização, eles serão atualizados através do processo Delta toda vez que uma mudança ocorrer.

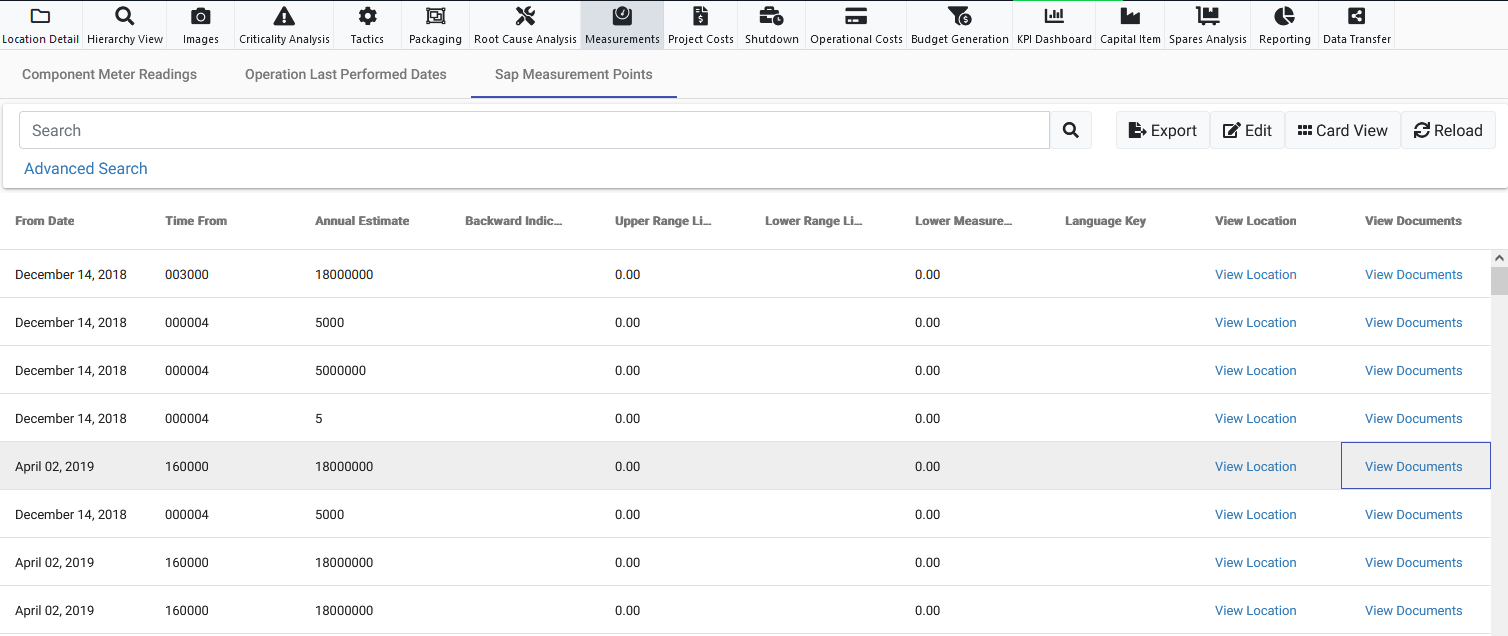

Esses detalhes podem ser vistos selecionando ‘’Visualizar documentos’’ de um registro de Ponto de medição SAP.Uma vez selecionado, uma janela mostrará o ID do documento, Data de leitura, Leitura do contador e Leitura total do contador associado.
Conclusão da Manutenção Planejada SAP

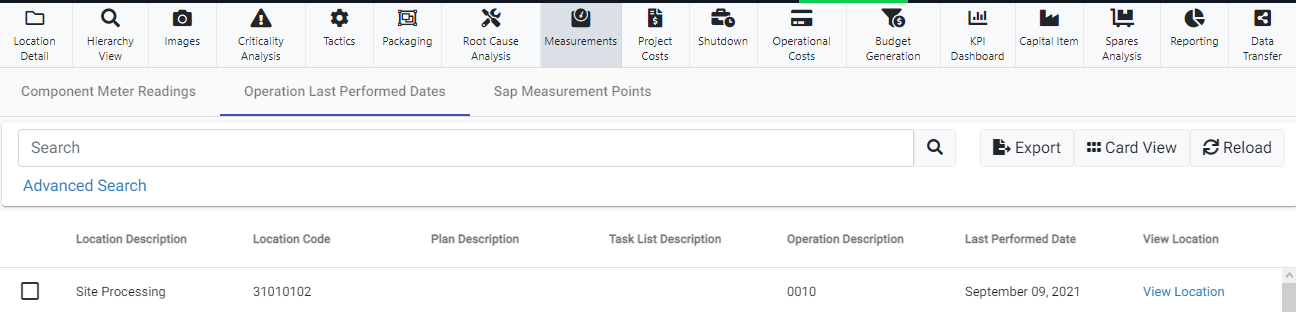

As datas de Conclusão de manutenção planejada SAP podem ser encontradas na aba de Data de última performance no Módulo de medições. Os dados retirados do SAP irão subescrever dado de Última operação performada no Orien na hierarquia externa se:
- Estiver alocado ao Local funcional correto.
- O Código de plano de manutenção estiver alinhado ao SAP.
- O Código de item de manutenção estiver alinhado ao SAP.
- O Grupo de lista de tarefa estiver alinhado ao SAP.
- O Grupo de contagem estiver alinhado ao SAP.
- O Número de operação estiver alinhado ao SAP.
- O Empacotamento dos locais estiver finalizado.
- Os Pontos finais de manutenção planejada estiverem configurados (inicialização e Deltas).
- O Programador de manutenção planejada Delta estiver configurado (Deltas).
Nota
Se os dados da manutenção planejada não estiver apontando na aba de Data de ultima performance, voce deverá reiniciar a Manutenção planejada.
