Structures

Une structure est un groupe de composants qui peuvent être affectés à un emplacement, une unité commerciale ou un équipement. Dans une structure, vous trouverez les informations hiérarchiques des composants affectés attachés à l'élément sélectionné. La structure contient également des révisions, qui sont des photos des données à différents moments.

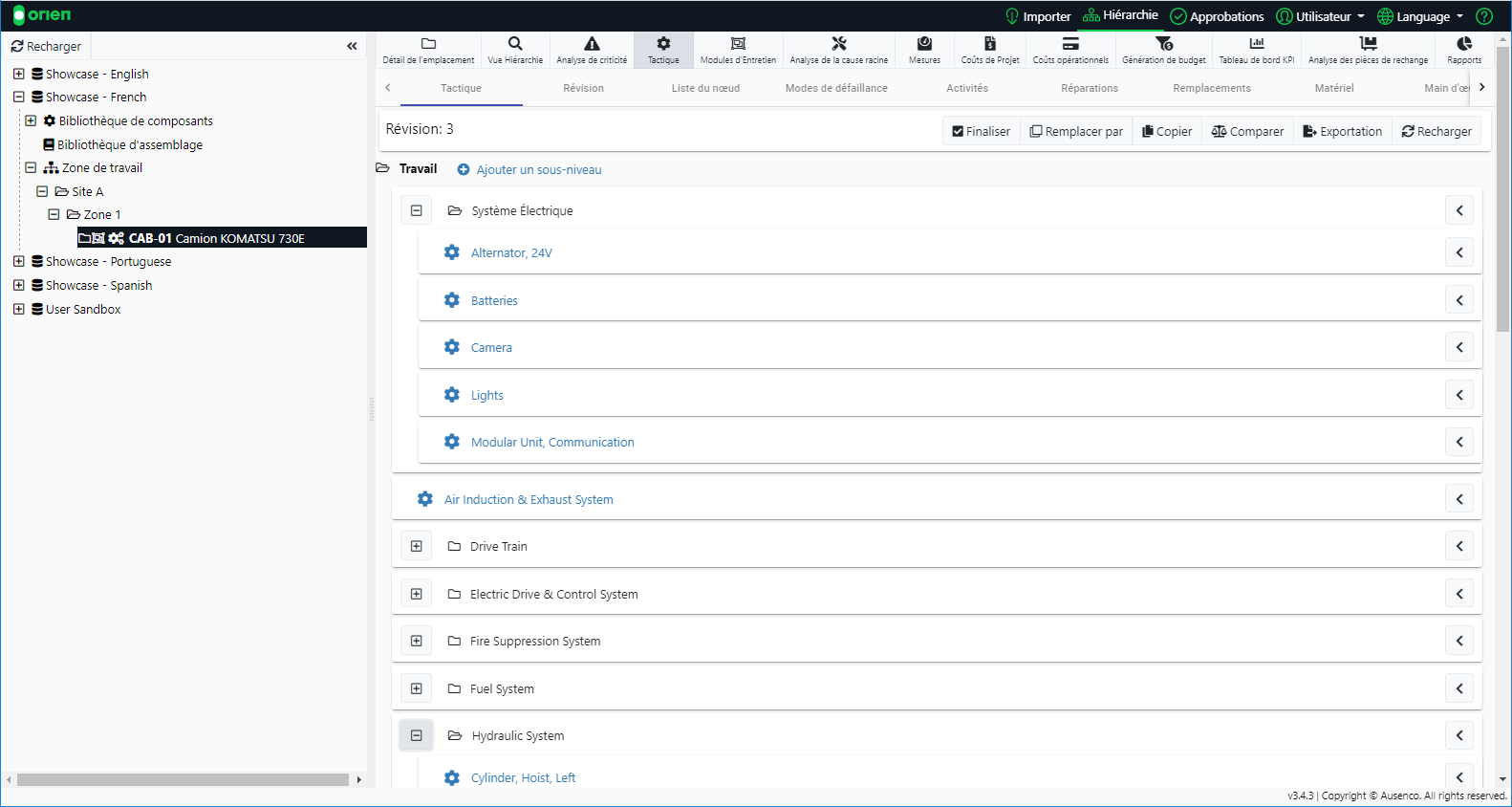

Pour accéder à une structure:

1. Sélectionnez l'élément de la hiérarchie qui vous intéresse.
2. Sélectionnez le module Tactique puis l'onglet Tactique (si nécessaire).
3. Vous pouvez maintenant voir la structure de l'élément sélectionné.



Créer une Nouvelle Structure

---

La création d'une nouvelle structure dans Orien implique plusieurs étapes. Passons en revue ces dernières plus en détail.

1. Sélectionnez l'élément de la hiérarchie pour lequel vous souhaitez créer la nouvelle structure.
2. Sélectionnez le module Tactique puis l'onglet Tactique (si nécessaire). Vous avez la possibilité de créer une nouvelle structure ou de référencer une structure existante à partir de la Bibliothèque d'Assemblage.

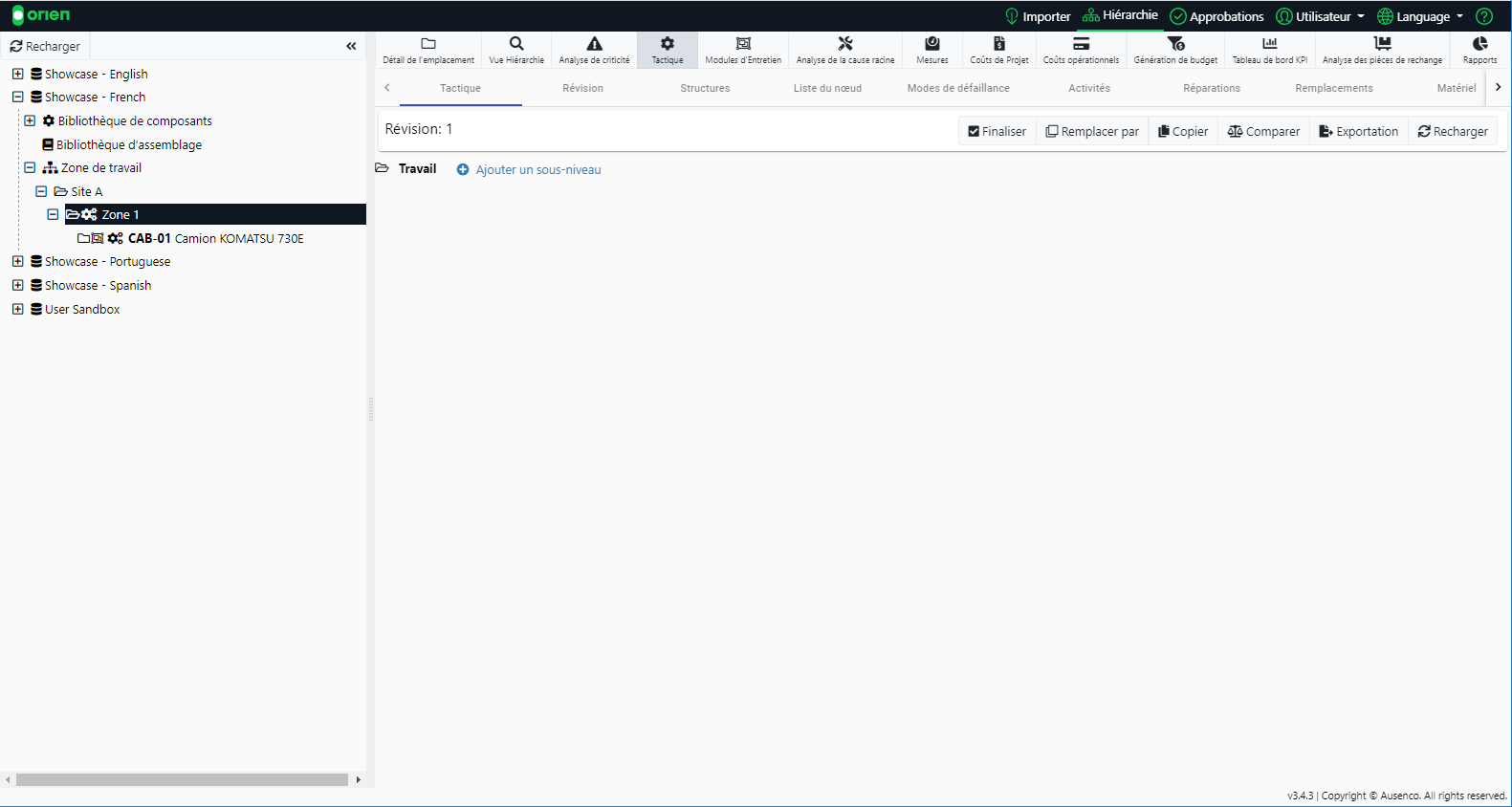

3. Sélectionnez le bouton Créer Nouveau, et vous serez présenté avec votre première révision de votre structure.




4. Sélectionnez Ajouter un sous-niveau et choisissez le bouton radio correspondant à la manière dont vous souhaitez concevoir votre structure:





   1. Nouveau dossier: Vous allez créer un nouveau dossier dans la hiérarchie des composants (entrez le nouveau nom dans le champ de texte, puis Sauvegardez).
   2. Nouveau composant: Cette option vous permettra de créer un nouveau composant et de l'insérer dans la hiérarchie de la structure à cet emplacement. Pour plus d'informations sur la création de nouveaux composants, reportez-vous à l'article sur les Composants.
   3. Copie de composant: copie les informations associées à un composant à partir d'un autre emplacement. Pour plus d'informations sur la copie de composants, reportez-vous à l'article sur les Composants.
   4. Référence de composant: référence un composant situé dans votre hiérarchie. Cela affichera une copie de la hiérarchie vers laquelle vous pouvez naviguer et trouver le composant vers lequel vous souhaitez créer une référence. Pour plus d'informations sur le référencement des composants, reportez-vous à l'article sur les Composants.

Le processus de création d'une nouvelle structure est également illustré dans le tutoriel vidéo ci-dessous.



Comparaison de Structure

---

La comparaison des structures permet de visualiser facilement les différences entre une structure et une autre. Il permet la comparaison des changements de tactiques et de la structure d'une hiérarchie. Vous pouvez comparer:

1. Différentes révisions de la même structure (ex. une comparaison de la révision 6 avec la révision 1 pour le camion de transport HT0016).
2. Structures pour différents actifs (ex. une comparaison entre Haul Truck HT0016 et Haul Truck HT0020).

Cliquez sur chacune des actions ci-dessous pour obtenir des informations sur les termes clés affichés pendant le processus de comparaison.

Vue Gauche / Droite

Cela vous mènera à la tactique que vous comparez vous permettant de voir tous les détails.

Sélectionnez Autre

Utilisez cette invite pour sélectionner une nouvelle révision ou tactique à comparer.

Unique Gauche / Droite

Indique que cette version est unique. Cela peut être dû à une valeur ajoutée ou à une valeur supprimée (recherchez les changements entre chaque côté).

Différent

Indique qu'une valeur a changé.

La comparaison d'une structure dans Orien implique plusieurs étapes. Passons en revue ces dernières plus en détail.

1. Choisissez l'élément dans la hiérarchie que vous souhaitez comparer, sélectionnez le module Tactique puis l'onglet Tactique (si nécessaire).
2. Sélectionnez le bouton Comparer.





3. Sélectionnez la manière dont vous souhaitez comparer votre structure:





   1. Une autre révision de cette structure: vous permet de comparer la version antérieure de la structure actuelle.
   2. Une autre structure: la Hiérarchie vous sera présentée pour trouver la tactique contenue dans cette structure.

   Remarque

   Si vous voyez le message La comparaison de structure a été mise en file d'attente pour traitement, cliquez sur le bouton Recharger.

4. Une fois que vous avez sélectionné la structure et la révision, un résumé de la comparaison vous sera présenté. Vous pouvez parcourir les modifications, sélectionner une nouvelle structure à comparer, afficher une structure dans la comparaison et exporter la comparaison.

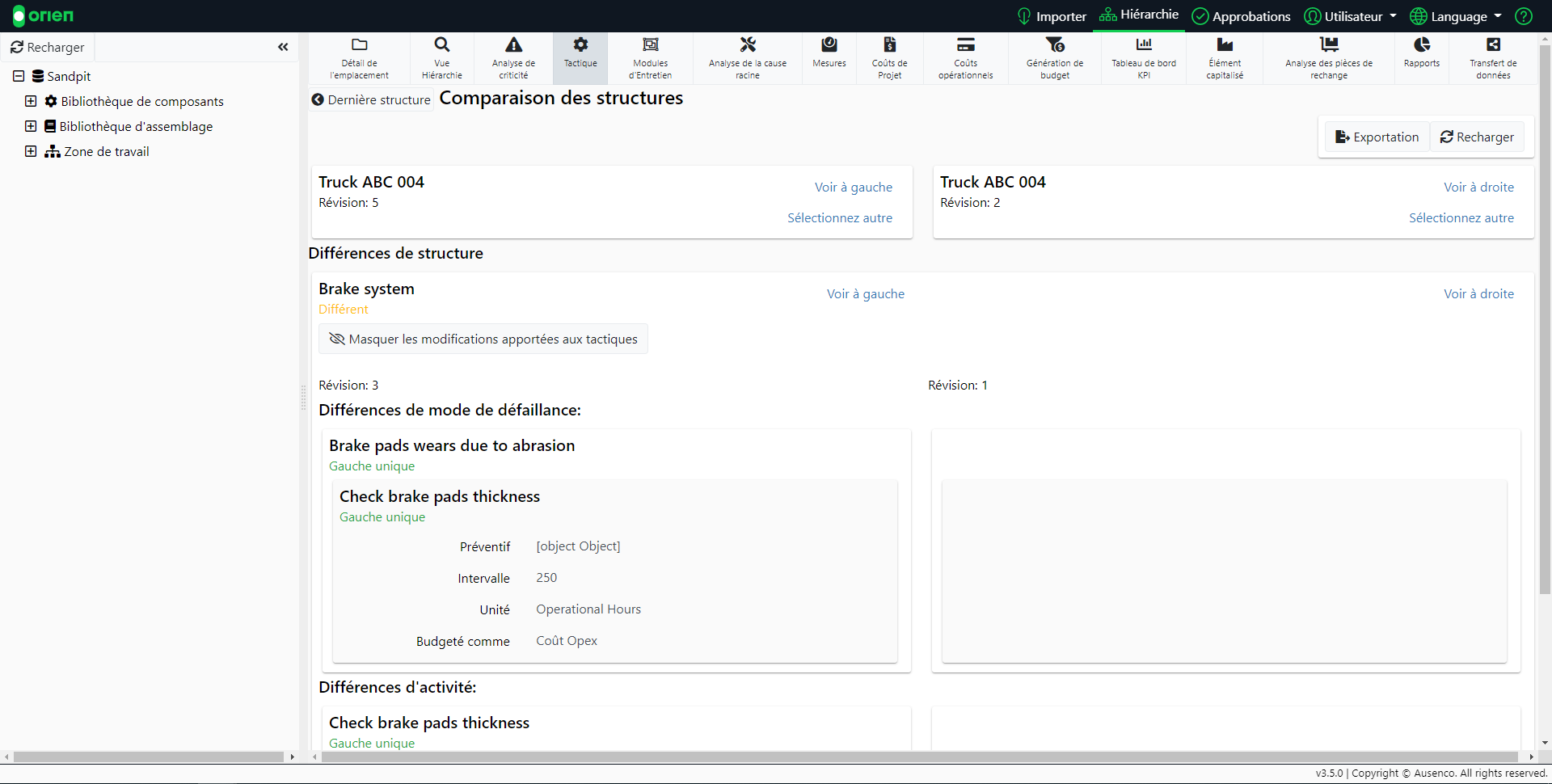

5. Sélectionnez Afficher les modifications apportées aux tactiques pour afficher la comparaison détaillée.







Le processus de comparaison des structures est également illustré dans le tutoriel vidéo ci-dessous:
