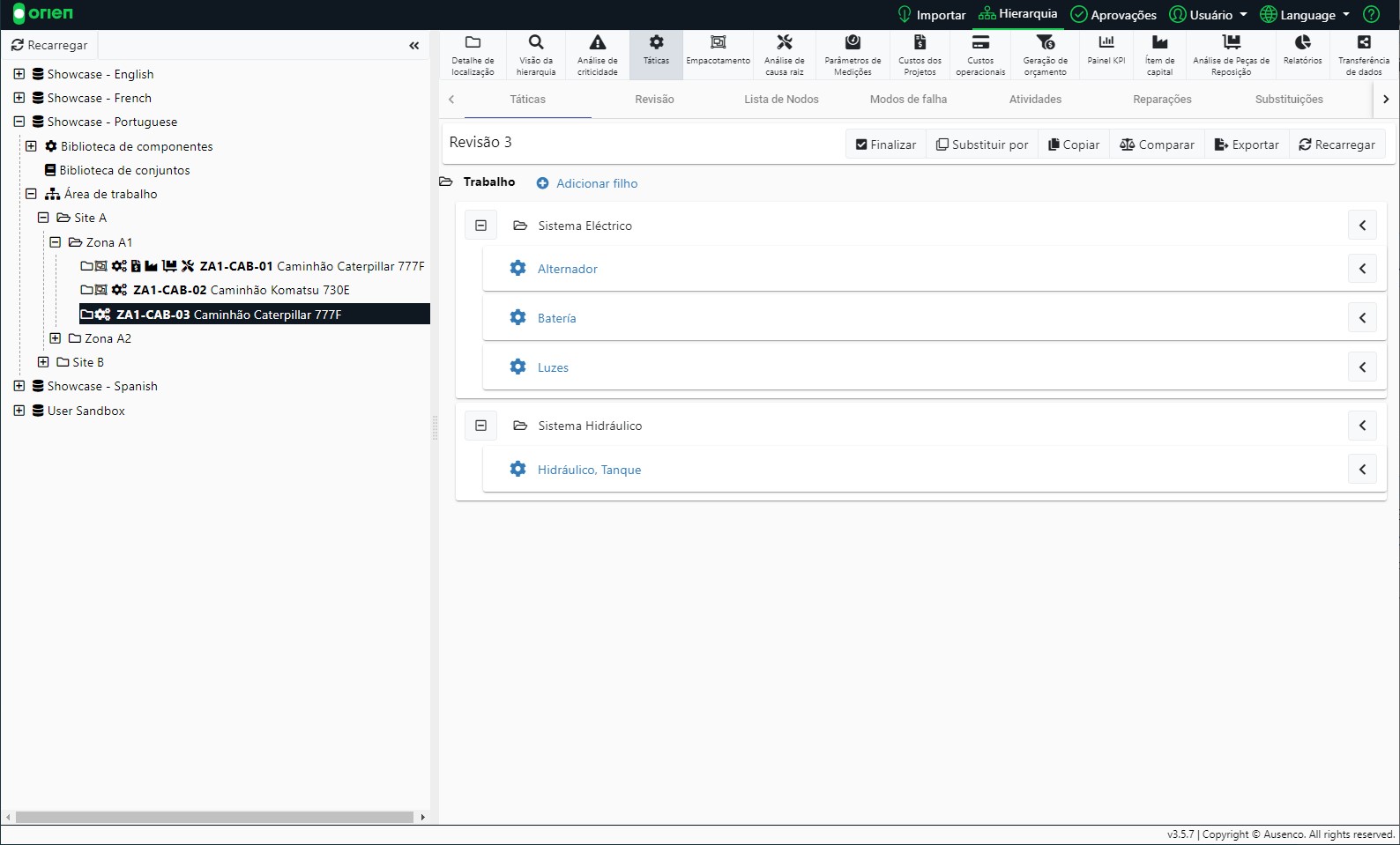

Uma estrutura é um grupo de componentes que pode ser atribuído a um local, unidade de negócios ou equipamento. Dentro de uma estrutura, você encontrará as informações hierárquicas dos componentes atribuídos anexados ao item selecionado. A estrutura também contém revisões, que são instantâneas dos dados em diferentes momentos.
Para navegar até uma estrutura:
- Selecione o item na hierarquia que você está interessado em visualizar.
- Selecione o módulo Tática e, em seguida, a aba Tática (se necessário).
- Agora você pode ver a estrutura do item selecionado.

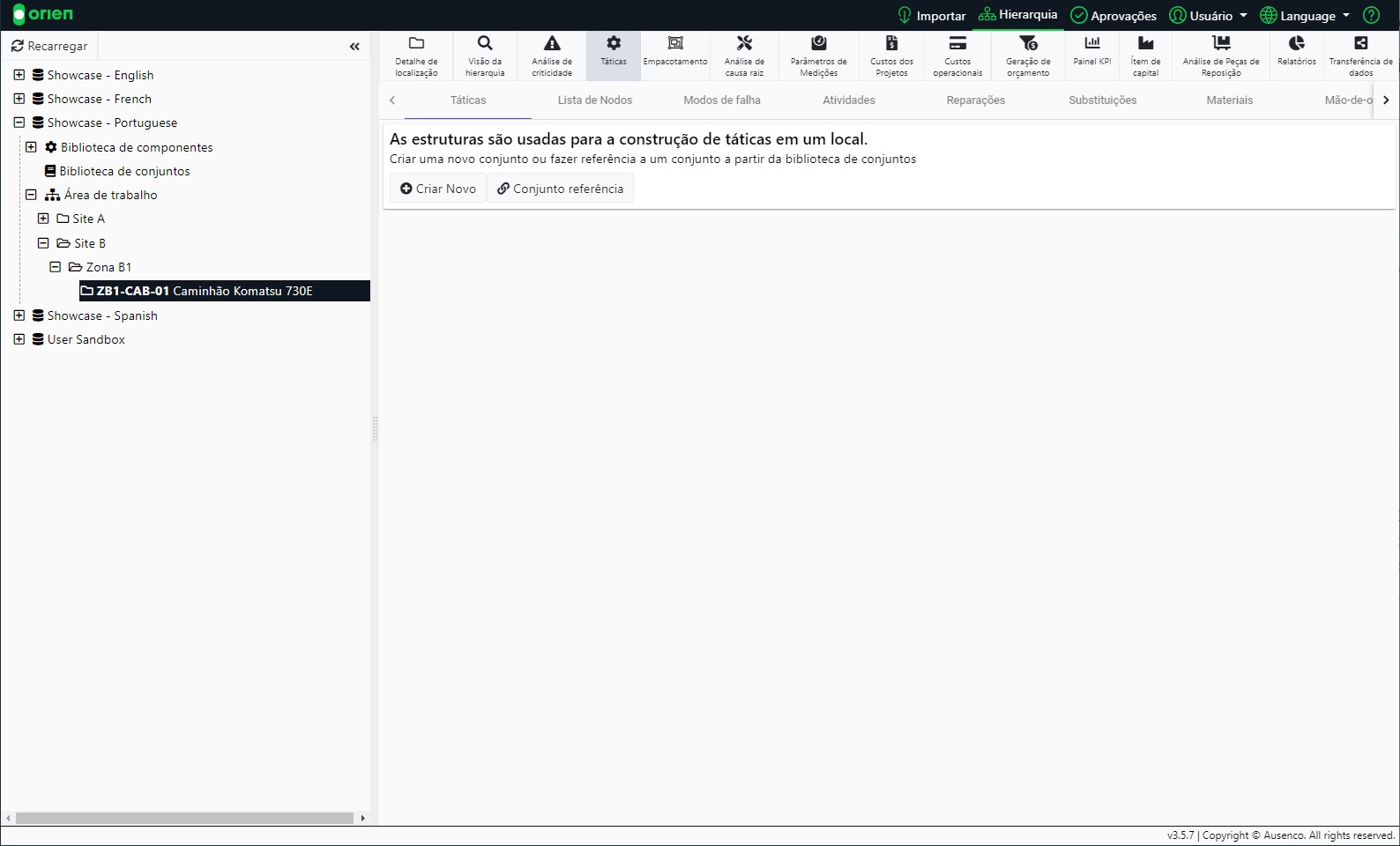

Criando uma Nova Estrutura
A criação de uma nova estrutura no Orien envolve várias etapas. Vamos revisá-las com mais detalhes.
- Selecione o item na hierarquia para o qual você deseja criar a nova estrutura.
- Selecione o módulo Tática e depois a aba Tática (se necessário). Você tem a opção de criar uma nova estrutura, ou de fazer referência a uma estrutura existente da Biblioteca de Montagem.
- Selecione o botão Criar Nova e lhe será apresentada a primeira revisão de sua estrutura..

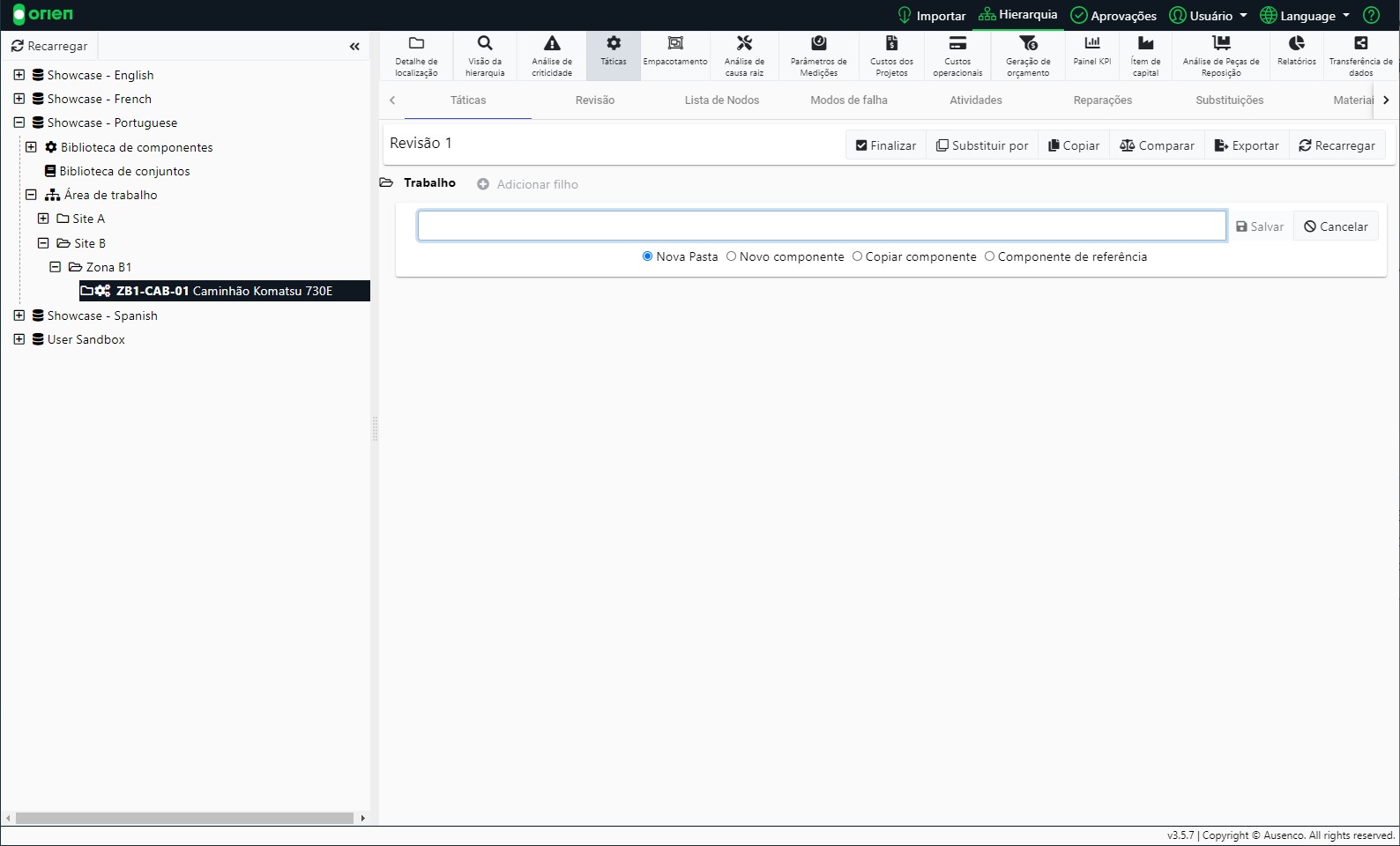

- Selecione Adicionar Filho, e escolha o botão de seleção apropriado para como você deseja projetar sua estrutura:
- Nova Pasta: Você criará uma nova pasta na Hierarquia de componente (digite o novo nome no campo de texto e depois salve).
- Novo Componente: Esta opção lhe permitirá criar um novo componente e inseri-lo na Hierarquia da estrutura naquele local. Para mais informações sobre como criar novos componentes, consulte o artigo sobre Componentes.
- Cópia do Componente: Copia as informações associadas a um componente de outro local. Para obter mais informações sobre cópia de componentes, consulte o artigo sobre Componentes.
- Referência de Componentes: Faça referência a um componente localizado em sua hierarquia. Isto exibirá uma cópia da Hierarquia para a qual você pode navegar, e encontrará o componente para o qual você deseja criar uma referência. Para mais informações sobre referências a componentes, consulte o artigo sobre Componentes.
O processo de criação de uma nova estrutura também é demonstrado no vídeo tutorial abaixo.
Comparação de Estruturas
A comparação de estruturas permite uma fácil visibilidade das diferenças entre uma estrutura e outra. Ela permite a comparação das mudanças de Tática e da Estrutura de uma Hierarquia. Você pode comparar:
- Diferentes revisões de uma mesma estrutura (ou seja, uma comparação da Revisão 6 com a Revisão 1 para o Caminhão HT0016).
- Estruturas para diferentes ativos, por exemplo, uma comparação da Revisão do Caminhão HT0016 com a revisão do Caminhão HT0020.
Clique em cada uma das ações abaixo para obter informações sobre os termos chave exibidos durante o processo de comparação.
A comparação de uma estrutura no Orien envolve várias etapas. Vamos analisá-las com mais detalhes.
- Escolha o item na hierarquia que você deseja comparar, selecione o módulo Tática e depois a aba Tática (se necessário).
- Selecione o botão Comparar.
- Selecione como você deseja comparar sua estrutura.
- Outra revisão desta estrutura: Permite que você compare a versão anterior da estrutura atual.
-
Outra estrutura: Será apresentada a Hierarquia para encontrar a Tática contida nessa Estrutura.
Nota
Se você vir a mensagem Comparação de estrutura foi enfileirada para processamento, clique no botão Recarregar.
- Uma vez selecionada a Estrutura e Revisão, será apresentado a você um resumo da comparação. Você pode navegar pelas mudanças, selecionar uma nova Estrutura para comparar, visualizar uma Estrutura na comparação e exportar a comparação.
- Selecione Mostrar mudanças nas táticas para ver a comparação detalhada.
O processo de comparação de estruturas também é demonstrado no vídeo tutorial abaixo:
